Regały magazynowe a nierówna posadzka – w jaki sposób rozwiązać problem?

Nierówna posadzka magazynowa potrafi utrudnić montaż regałów bardziej niż brak miejsca czy nietypowy układ hali. Wystarczy kilka milimetrów różnicy wysokości między punktami podparcia, aby słupy straciły pion, a obciążenia zaczęły rozkładać się inaczej, niż przewidział projektant. Przy regałach paletowych o wysokości 6–10 metrów nawet niewielkie odchylenia wymagają kontroli. Problem można rozwiązać za pomocą podkładek poziomujących, odpowiedniego kotwienia lub naprawy posadzki. Trzeba jednak ustalić, czy mamy do czynienia ze zwykłą nierównością powierzchni, czy z uszkodzeniem podłoża.

Jak sprawdzić, czy nierówna posadzka zagraża stabilności regałów?

Pierwszym krokiem powinien być pomiar wysokości posadzki w miejscach, w których znajdą się stopy regałów. Ocenianie równości betonu na oko niewiele daje. Powierzchnia może wyglądać na płaską, a mimo to różnica poziomów między sąsiednimi słupami wyniesie 8–12 mm.

Do pomiarów najlepiej wykorzystać niwelator laserowy lub optyczny, a wyniki nanieść na plan rozmieszczenia konstrukcji. Przy okazji należy sprawdzić pęknięcia, dylatacje, lokalne zagłębienia i stan betonu w miejscach planowanego kotwienia.

Przykładowo, jeżeli na odcinku 2,7 m różnica wysokości wynosi 10 mm, odpowiada to nachyleniu około 0,37%. Nie oznacza to automatycznie, że montaż jest niemożliwy. Istotne jest, czy nierówność można skorygować pod stopami i czy podłoże zachowuje wymaganą nośność.

Dla konstrukcji paletowych znaczenie ma norma PN-EN 15620:2021, która określa tolerancje montażowe. Przykładowo dopuszczalne odchylenie słupa od pionu dla regałów obsługiwanych w szerokich korytarzach wynosi H/350, a w systemach VNA, czyli z bardzo wąskimi korytarzami, H/500. Dla słupa o wysokości 6 m daje to odpowiednio około 17,1 mm i 12 mm. Są to tolerancje montażowe, a nie dopuszczalne różnice poziomu samej posadzki. Nie wolno też traktować ich jako zgody na pozostawienie wadliwego podparcia.

Decyzję o sposobie naprawy najlepiej oprzeć na trzech ustaleniach:

• Nierówność lokalna: niewielka różnica wysokości przy stabilnym, nieuszkodzonym betonie zwykle kwalifikuje się do poziomowania stóp.
• Nierówność rozległa: wyraźny spadek obejmujący cały rząd regałów wymaga oceny projektu montażowego, a czasem korekty powierzchni.
• Uszkodzenie konstrukcyjne: osiadanie, ruchome fragmenty betonu i pęknięcia w strefach kotwienia wymagają oceny technicznej podłoża przed instalacją.

Szczególnej uwagi wymagają magazyny obsługiwane przez wózki systemowe VNA. Tam liczy się nie tylko pionowość regałów, lecz również równość toru jazdy. Nawet prawidłowo wypoziomowana konstrukcja nie wyeliminuje przechyłów wózka poruszającego się po nierównej posadzce.

Podkładki poziomujące czy naprawa betonu – co wybrać?

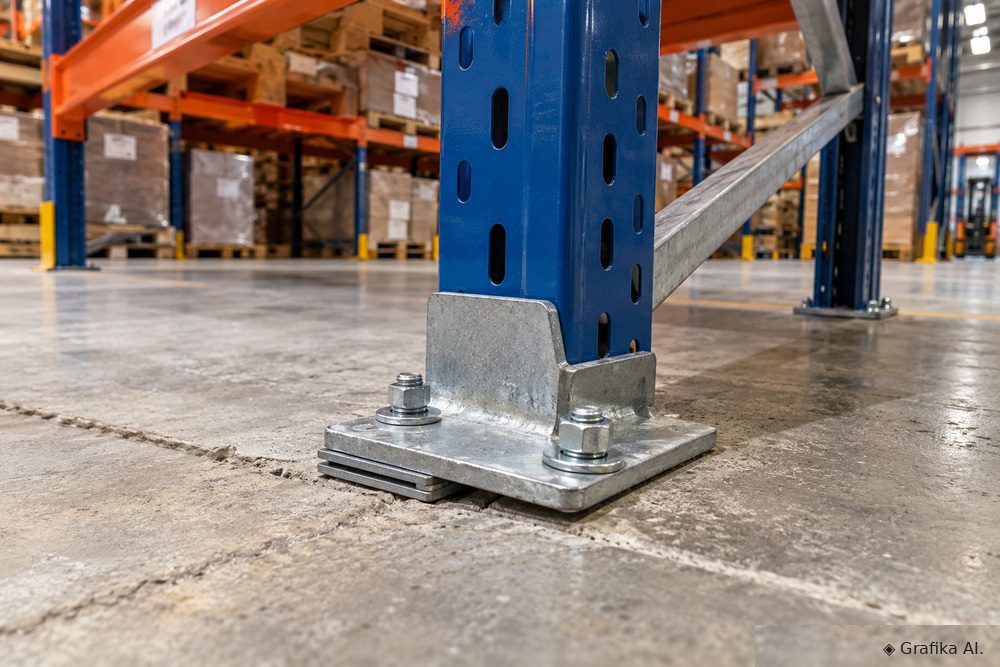

Najczęściej stosowanym sposobem korekty niewielkich nierówności są stalowe podkładki poziomujące, montowane pomiędzy stopą regału a posadzką. Ich zadaniem jest uzyskanie właściwej wysokości podparcia bez przenoszenia obciążenia na przypadkowe fragmenty powierzchni.

W zestawach montażowych spotyka się podkładki o grubości 1 mm i 3 mm. Załóżmy, że jedna stopa znajduje się 4 mm poniżej pozostałych. Monter może dobrać podkładki o łącznej grubości 4 mm, pod warunkiem że ich geometria, liczba i sposób mocowania są dopuszczone przez producenta systemu.

To rozwiązanie sprawdza się, gdy beton jest odpowiednio wytrzymały, a korekta dotyczy pojedynczych punktów. Nie należy jednak samodzielnie ustalać maksymalnej grubości pakietu podkładek. Zależy ona od konstrukcji stopy, rodzaju kotew i wymagań projektowych.

Najczęstszy błąd to podkładanie przypadkowych kawałków blachy, drewna lub klinów. Takie elementy mogą nie zapewniać odpowiedniego podparcia, przemieszczać się albo odkształcać pod obciążeniem. W konsekwencji stopa nie pracuje zgodnie z założeniami konstrukcyjnymi, a kotwy mogą zostać dodatkowo obciążone.

Przy większych nierównościach trzeba rozważyć naprawę posadzki. Dobór technologii zależy od rozmiaru uszkodzeń:

• Miejscowe ubytki betonu: naprawa odpowiednio dobraną zaprawą konstrukcyjną, po przygotowaniu i oczyszczeniu podłoża.
• Większe różnice wysokości: wykonanie zaprojektowanej warstwy wyrównawczej lub lokalnej korekty podłoża.
• Wybrzuszenia i garby: szlifowanie betonu, ale wyłącznie wtedy, gdy nie naruszy wymaganej grubości i nośności płyty.
• Osiadanie lub aktywne pęknięcia: ocena przyczyny przez konstruktora przed zastosowaniem jakiejkolwiek metody wyrównywania.

Przykład z praktyki montażowej: w magazynie zaplanowano dwa rzędy regałów paletowych, a wzdłuż jednego z nich występuje obniżenie posadzki o 20 mm. Jeżeli różnica jest rozłożona na kilkanaście metrów, można rozważyć indywidualne poziomowanie poszczególnych ram. Gdy jednak zagłębienie występuje bezpośrednio pod jedną stopą i towarzyszą mu spękania, samo dołożenie podkładek nie rozwiąże problemu nośności.

Naprawa betonu ma również niedogodności. Wymaga wyłączenia fragmentu magazynu z eksploatacji, a czas udostępnienia powierzchni zależy od technologii i osiągnięcia wymaganej wytrzymałości materiału. Nie każda zaprawa nadaje się pod silnie obciążone stopy i kotwy. Szczególnie niebezpieczne jest zastosowanie zwykłej, cienkowarstwowej masy samopoziomującej bez potwierdzenia jej przydatności do przenoszenia takich obciążeń.

Montaż i kotwienie regałów na nierównej posadzce – jak uniknąć kosztownych błędów?

Wypoziomowanie stóp nie kończy pracy. Kolejny etap to kontrola pionowości ram, geometrii konstrukcji i prawidłowego zakotwienia. Podkładki muszą pozostać stabilne, a kotwy powinny być dobrane do betonu, obciążenia i rzeczywistej konfiguracji montażowej.

W przypadku regałów paletowych kotwienie jest elementem projektu konstrukcyjnego. Nie można zakładać, że jedna kotwa na stopę zawsze wystarczy. Liczą się między innymi grubość płyty betonowej, klasa i stan betonu, odległość od krawędzi oraz siły działające na połączenie. Zwiększenie wysokości podparcia może również wymagać weryfikacji długości kotew i ich parametrów montażowych.

Przykładowo przy regale o wysokości 8 m i pojemności 24 miejsc paletowych, z których każde przeznaczono na paletę o masie 1000 kg, potencjalna masa składowanych towarów wynosi 24 tony. Nie oznacza to jednak równomiernego rozłożenia obciążeń między wszystkimi stopami. Rzeczywiste siły podporowe zależą od układu ram, belek, rozmieszczenia palet i ciężaru własnego konstrukcji. Dlatego nośność posadzki i sposób kotwienia trzeba oceniać na podstawie obliczeń, a nie dzielenia 24 ton przez liczbę nóg regału.

Przy doborze nowych konstrukcji dobrze od razu przekazać dostawcy wyniki pomiarów posadzki. Producent oferujący regały magazynowe powinien otrzymać informacje o układzie hali, planowanych obciążeniach, wysokości składowania i stanie podłoża. Pozwala to uwzględnić wymagania montażowe jeszcze przed dostarczeniem elementów na miejsce.

Przed rozpoczęciem użytkowania trzeba przeprowadzić odbiór obejmujący co najmniej pionowość słupów, poziomy belek, stabilność podparcia, stan kotew i zgodność konstrukcji z dokumentacją. Później zastosowanie ma również PN-EN 15635, przewidująca regularne kontrole użytkownika oraz przeglądy eksperckie w odstępach nieprzekraczających 12 miesięcy.

Niepokojącymi sygnałami są przede wszystkim poluzowane kotwy, nowe pęknięcia przy stopach, odspajanie się fragmentów posadzki oraz zmiana ustawienia ram. Jeśli takie objawy wystąpią, nie należy dokręcać mocowań na wyczucie ani dokładać kolejnych podkładek pod obciążony regał. Zagrożony fragment trzeba wyłączyć z użytkowania i zlecić jego ocenę.

Pierwsze działanie przed montażem jest proste: wykonać mapę wysokości posadzki w punktach podparcia i sprawdzić stan betonu w miejscach kotwienia. Dopiero na tej podstawie należy zdecydować, czy wystarczą systemowe podkładki, czy konieczna będzie naprawa podłoża. To znacznie tańsze i bezpieczniejsze niż prostowanie już załadowanej konstrukcji.

FAQ – najczęstsze pytania o regały na nierównej posadzce

Czy regały magazynowe można montować na nierównej posadzce?
Tak, jeśli nierówności można skorygować zgodnie z dokumentacją producenta, a podłoże ma odpowiednią nośność i umożliwia bezpieczne zakotwienie konstrukcji.

Jaka nierówność posadzki jest dopuszczalna pod regałami?
Nie istnieje jeden uniwersalny limit w milimetrach dla wszystkich regałów. O dopuszczalności montażu decydują wymagania danego systemu, tolerancje montażowe i parametry posadzki.

Czy pod każdą stopę regału można zastosować podkładki?
Podkładki systemowe można stosować w zakresie zatwierdzonym przez producenta. Nie zastępują one naprawy spękanego, kruszącego się lub osiadającego betonu.

Czy można poziomować regał bez zdejmowania palet?
Nie należy samodzielnie podnosić ani regulować obciążonego regału. Przed pracami konieczne jest bezpieczne odciążenie odpowiedniej części konstrukcji według procedury przygotowanej przez kompetentną osobę.

Czy samo wypoziomowanie regału wystarczy do bezpiecznej eksploatacji?
Nie. Trzeba jeszcze sprawdzić pionowość ram, rozmieszczenie podkładek, mocowanie stóp, geometrię belek i nośność podłoża.

Jak często kontrolować regały po montażu?
Kontrole wizualne należy prowadzić regularnie, z częstotliwością wynikającą z oceny ryzyka, a przegląd ekspercki wykonywać nie rzadziej niż raz na 12 miesięcy, zgodnie z PN-EN 15635.
